產品概述 :

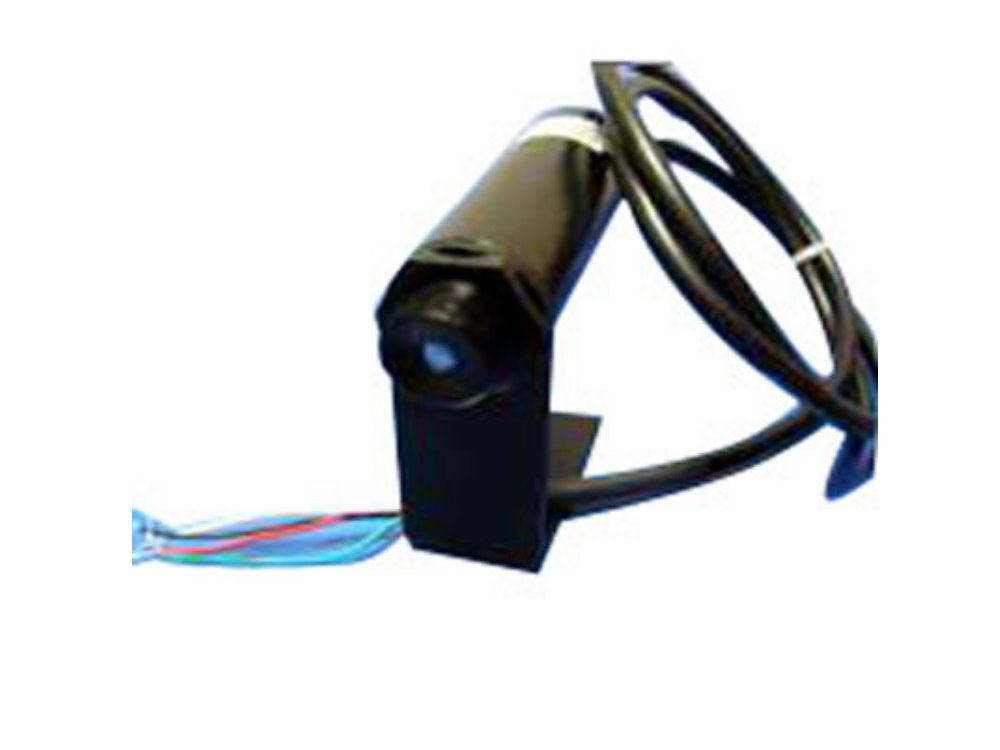

SMART-IR系列工業級線上式紅外測溫儀,由不銹鋼外殼、光闌、矽透鏡和專用積體電路(ASIC)等組成。電路採用全數位化設計,採用MCU進行環境溫度補償和感測器的線性校正,可在整個工作溫度範圍內保證測量精度和穩定的輸出,所有產品出廠前經過高精度黑體爐標定。SMART-IR標準產品的目標測量範圍為-20°C~300°C,共五種主要規格。同時可按照客戶的特殊要求擴展到1500°C。標準產品的工作環境溫度範圍為0~75°C。
SMART-IR的光學部分採用進口高靈敏度熱電堆紅外探測器和單晶矽透鏡以及具有良好散熱性能材料,8~14μm光譜回應波段有效避免大氣塵埃和水汽對紅外線傳輸中的衰減,並可有效濾除因雜散光產生的雜訊以及環境溫度突變引起的輸出信號漂移,從而具有很強針對性的紅外輻射探測能力,有效解決了目前市場上紅外測溫儀存在的測量距離短、抗干擾能力差的弊端。同時SMART-IR採用特殊的光闌結構,避免了在距離係數比較小(或測量距離較短)時出現的輸出不穩定現象。SMART-IR系列產品可提供8:1、10:1、12:1、15:1、20:1等距離係數比的光學系統,並可按照用戶需要提供更大係數比(最大200:1)的特殊產品。
由於採用先進的全數位化設計理念以及強大功能的ASIC,SMARTIR可以非常靈活地提供RS232、RS485、SPI、I2C、PWM等數位量輸出信號,以及工業標準的0~5VDC、4~20mA和各種非標準的如10mV/°C等類比量輸出信號,可選擇的供電電源包括5VDC、12VDC和24VDC(18~30VDC)等。
在機械結構設計上,SMART-IR外殼採用不銹鋼和其他金屬材料,滿足工業現場的堅固性、耐用性、抗衝擊或振動等要求。測溫儀的IP65防護等級和良好密封性能的電纜線連接部件,確保其不會因使用現場的水霧、油污以及灰塵等對測溫儀的腐蝕或損壞。SMARTIR外殼上有Ф19×1mm長63mm的安裝螺紋,並提供安裝附件、防灰塵的空氣吹掃器以及現場數位顯示儀錶等。
得益於ASIC的數位化設計方案,SMART-IR可以很靈活地根據客戶的要求進行各種特殊要求的設計,包括指定的或可調節的輻射率、工作溫度範圍、測量精度、測量距離、距離係數比、目標溫度範圍、電源、輸出信號以及各種特殊的機械結構等。
性能描述
SMART-IR系列測溫儀共有五種溫度量程,分別為0~300℃、0~500℃、-20~300℃、-20~500℃、
-50~300℃,其技術規格如下:
分 辨 率 0.1°C
精 度 讀數的±2.0%或2.0°C*
重 複 性 絕對測量溫度的±1°C
光譜範圍 8~14um
距離係數 8:1、10:1、12:1、15:1和20:1
環境溫度 0~75°C
存儲溫度 -20~85°C
相對濕度 10~90%,不結露
回應時間 250~500ms
發 射 率 預設0.95 可調
操作距離 0~5 m
封裝等級 IP65
數位輸出 RS232帶溫度值生成軟體、RS485採用Modebus協定,可分配位址、SPI 、I2C或PWM;數位信號皆提供對應的通信協定說明
供電要求 5VDC、12VDC、24VDC(18~30VDC)
|
