．全世界第一台Linux多點記錄+控制器-精準的PID 控制， 讓工業生產過程的監管更容易完成．8組PID控制模式，90組虛擬通道，72個類比輸入
．內部資料儲存容量為1.5GB，可連續記錄50天以上
．使用Modbus RTU可與PLC通訊或透過乙太網路遠端監控
．採樣時間100ms
．5.7"的TFT彩色圖解、320 × 240像素、觸控式螢幕
數字儀表是構成家庭自動化設備的主角，設計簡單,直覺式操作,能擴充各類型複雜的控制，如工作狀態或物理量（溫度，液位，壓力等），不同的繼電器輸出。根據測量信號或所需的傳感器的類型，這些設備可配備適合 PT100溫度傳感器或K，S，J，T，N，R，B和E型熱電偶輸入。不同大小的外殼和各種尺寸，甚至壁掛式或防水式面板裝置，使設計與美感兼顧,能更自由選擇顯示/輸出的項目，同時保持完整的功能兼容性，讓數據(即時訊息)經由設定,不需寫程式就能輕易與原有的PLC控制器整合。
|
|

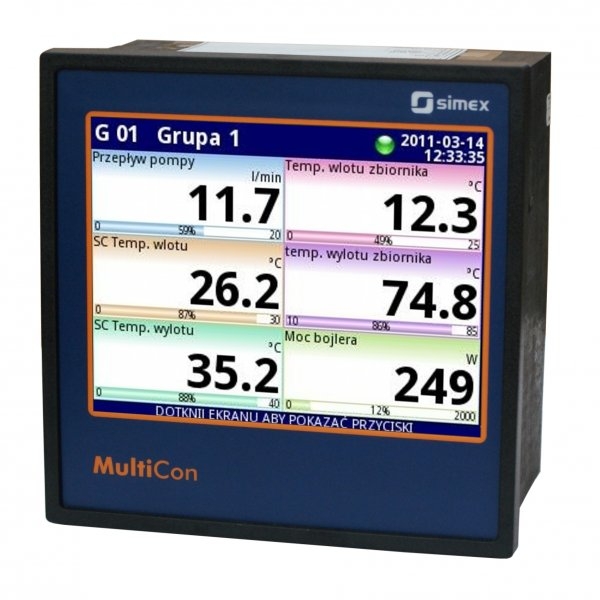

Multicon通訊協定,擴充迅速,多通道控制器與記錄數據的能力，。 MultiCon CMC - 141是我們的最新設計，這是CMC- 99的同系列產品 。包含CMC - 99的所有功能，除了有一個更大的顯示屏，更多的輸入/輸出，甚至更多的邏輯通道。安裝深度仍然只有100毫米。，它是第一個集成了先進的控制功能（PID，開/關，時間及型材等）和設定值，激勵和控制對象的當前狀態記錄的工業設備之一。基於Linux作業系統，是穩定和觸摸屏，配置簡單，舒適和數據顯示可讀性和吸引力 。Multicon的CMC - 141後方有三個插槽，最大可以集成72組輸入，或自由搭配多達30種不同的輸入/輸出模組。該設備可以共存記錄所有建立邏輯通道，並能夠以最快的速度10HZ（每秒取樣10次;有一些記錄的通道數量的限制）記錄數據。當取樣時間為1秒,1.5GB的內部數據存儲器足夠的連續記錄超過2個月（125000000總樣本！）, 。操作員可以使用USB記憶卡或以乙太網下載存儲的數據。
|
|
電源
|
19V ÷ 50 伏直流 ；16V ÷ 35V 交流或 85 ÷ 260V ac/DC (1x24V DC+/-5%,200mA max.)
|
|
輸入
|
達 15 普遍投入 ； 72 類比輸入 （0/4-20 mA 或 0 或 1-5V 或 0/2-10V） 最多 ； 72 個數字輸入最多 ； 36 熱電偶投入最多 ； 18 RTD 投入最多 ； 12 計數器 / 流量計 / 轉速表投入最多; 1 個數字輸入 24V 直流 （可用在標準中，與集成 PS3 或 PS4 電源模組)
|
|
顯示
|
5.7 英寸圖形 TFT，16 位色，320 x 240 圖元，帶觸控式螢幕
|
|
測量範圍
|
取決於輸入
|
|
功率消耗
|
典型 25 VA ；最大。35 VA
|
|
輸出
|
24 類比 (4-20 mA) 或 36 中繼 （1A/250V) / 72 SSR 產出或 18 繼電器 5A/250V 最大，感應器供電： 24 V DC ± 5%（最大馬月 200 日為電流輸入）
|
|
通信介面
|
標準： RS-485 (Modbus RTU），1 x USB 主機 ；ETU 版本： 1 或 2 x USB 主機，1 x 乙太網 10 MB ；增強型的 ACM 版本： 2 RS-485，RS-485/232、 1 或 2 x USB 主機、 1 x x 1 x 乙太網 10 MB
|
|
可用的資料記錄速度
|
從 0，1 到 24 h 與解析度 0，1 s s
|
|
保護類
|
IP 65 （前），可用的選項： 附加幀 IP 65 的面板切密封、 透明門 STD-141 ；與前面 USB 版本： IP 40 或 IP 54 （當裝有性病-141 透明門)
|
|
內部記憶體容量
|
1，5 GB
|
|
外殼材料
|
NORYL-GFN2S E1
|
|
工作溫度
|
0 ° C ÷ + 50 ° C
|
|
案例
|
安裝面板
|
|
存儲溫度
|
-10 ° C ÷ + 70 ° C
|
|
面板切尺寸
|
137 × 137 毫米
|
|
外殼尺寸
|
144 x 144 x 100 毫米
|
|
軟體
|
可以直接從"下載"部分下載免費資料獲取管理器軟體的多通道控制器
|
|
安裝深度
|
分 102 毫米
|
|
|
無紙記錄器規格比較
|
品牌
|
SIMEX(達因國際)
|
CHINO-KR3000
|
YOGOKAWA-MV2000
|
|
圖片
|
|
|
|
|
可用輸入端
|
8,16,24,32,40,48,56,64
|
8,16,24,32
|
8,16,24,32,40,48
|
|
通訊介面
|
USB,RS232,RS485,LAN
|
RS232, LAN
|
USB,LAN
|
|
數位I/O
|
8ch/16ch(option)
|
16ch
|
NA
|
|
直流隔離度
|
1000V AC ch-to-ch
|
350V AC ch-to-ch
|
1000V AC ch-to-ch
|
|
CJC精確度
|
+/-0.5℃
|
+/-1℃
|
+/-1℃
|
|
解析度
|
0.1℃
|
0.5℃
|
0.1℃
|
|
操作簡易度
|
容易
(觸控式)
|
複雜
|
複雜
|
|
資料記憶
|
2~64GB(記憶卡)
|
136MB/2GB(記憶卡)
|
200MB
|
|
溫度精確度
|
+/-(0.05% of rdg+0.3)℃
|
+/-(0.05% of rdg+1)℃
|
+/-(0.15% of rdg+0.7)℃
|
|
價格比
|
1
|
1.35
|
1.82
|
|
|
|
|
|
|
|
|
|
 |
| |
產品型號 |
產品名稱 |
說明 |
原價 |
價格 |
數量 |
 |
M141-D24-001 |
模組 |
24個數字輸入，隔離 |
12,450 |
12,450 |
|
|
M141-I24-001 |
模組 |
24×電流輸入 |
13,450 |
13,450 |
|
|
M141-IO6-001 |
模組 |
6×4-20 mA輸出，隔離 |
14,450 |
14,450 |
|
 |

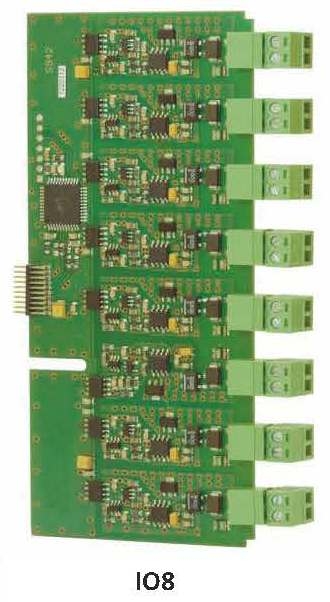

M141-IO8-001 |
模組 |
8×4-20 mA輸出，隔離 |
18,950 |
18,950 |
|
|
M141-R121-001 |
模組 |
12×SPST繼電器1A輸出 |
11,450 |
11,450 |
|
|
M141-R65-001 |
模組 |
6×SPDT繼電器5A輸出 |
8,950 |
8,950 |
|
 |

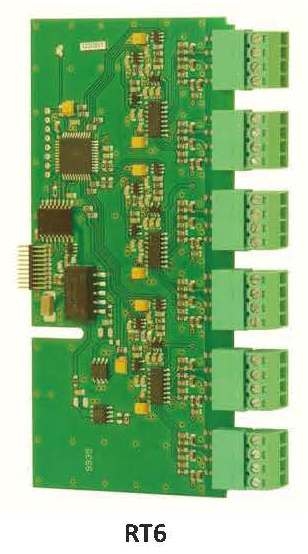

M141-RT6-001 |
模組 |
6 x RTD的輸入 |
8,950 |
8,950 |
|
|
M141-S24-001 |
模組 |
24×SSR驅動輸出 |
12,450 |
12,450 |
|
|
M141-TC12-001 |
模組 |
12×TC輸入 |
12,950 |
12,950 |
|
|
M141-U24-001 |
模組 |
24×電壓輸入 |
13,450 |
13,450 |
|
|
M141-UI12-001 |
模組 |
12×電壓輸入+12 x電流輸入 |
12,950 |
12,950 |
|
 |

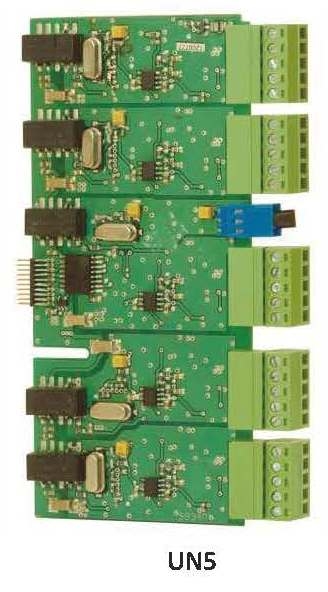

M141-UN5-001 |
模組 |
5個通用輸入U / I/ RTD/ TC/ MV，隔離 |
14,950 |
14,950 |
|
 |

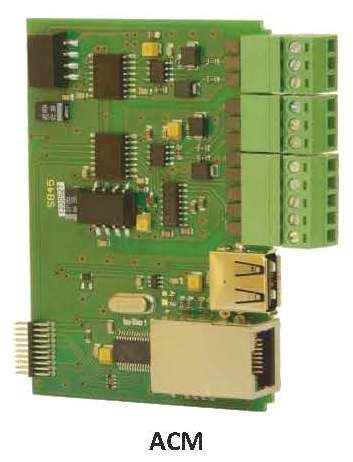

M99-ACM-001 |
模組 |
先進的通訊模塊，包括：1個RS-485，1個RS-485/232，1個USB主機，1個以太網10 MB） |
12,400 |
12,400 |
|
 |

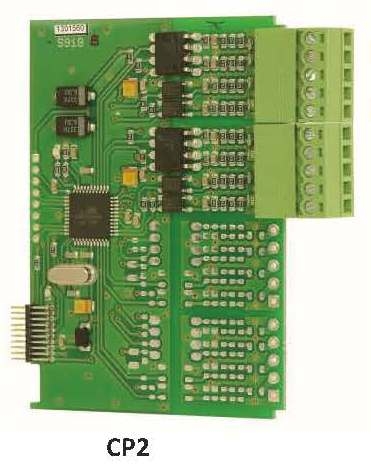

M99-CP2-001 |
模組 |
2個脈衝輸入，通用計數器，隔離 |
9,450 |
9,450 |
|
 |

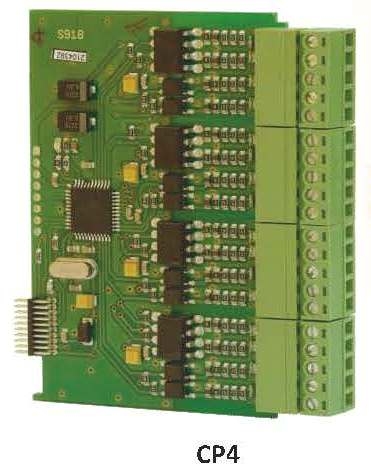

M99-CP4-001 |
模組 |
4個脈衝輸入，通用計數器，隔離 |
12,450 |
12,450 |
|
 |

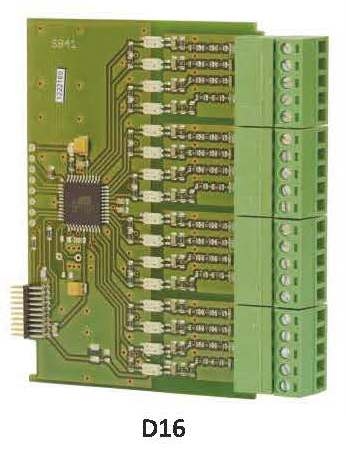

M99-D16-001 |
模組 |
16個數字輸入，隔離 |
7,950 |
7,950 |
|
 |

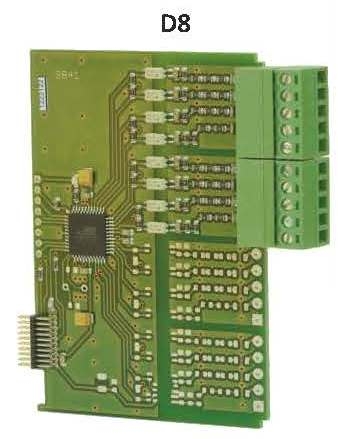

M99-D8-001 |
模組 |
8個數字輸入，隔離 |
4,950 |
4,950 |
|
 |

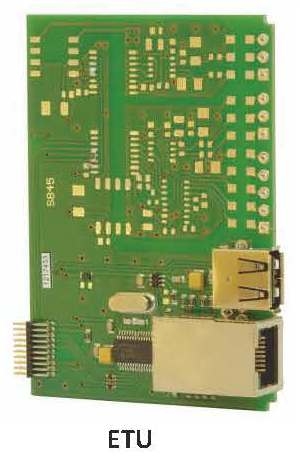

M99-ETU-001 |
模組 |
通信模塊（1×USB主機，1個以太網10 MB） |
8,950 |
8,950 |
|
 |

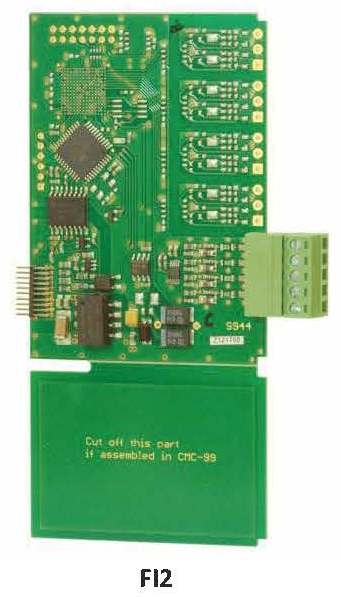

M99-FI2-001 |
模組 |
2個電流輸入（流量計/轉速表）+2 x電流輸入 |
9,950 |
9,950 |
|
|
M99-FI4-001 |
模組 |
4個電流輸入（流量計/轉速表）+ 4 x電流輸入 |
14,950 |
14,950 |
|
 |

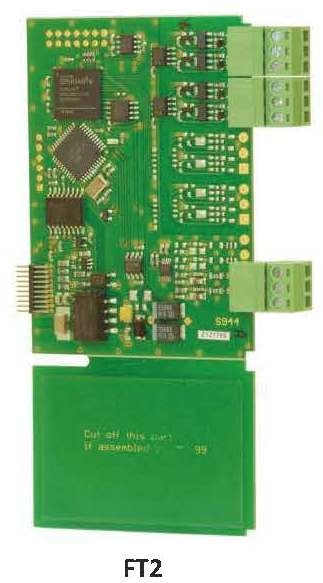

M99-FT2-001 |
模組 |
2個脈衝輸入（流量計/轉速表），隔離+2個電流輸入 |
9,950 |
9,950 |
|
 |

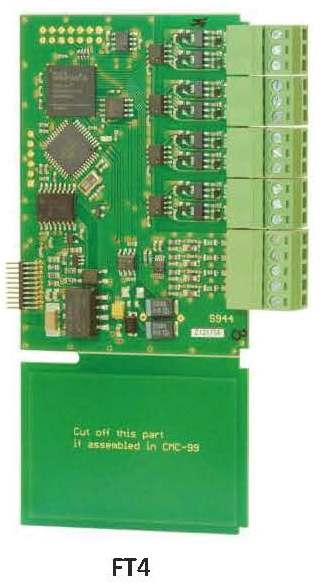

M99-FT4-001 |
模組 |
4個脈衝輸入（流量計/轉速表），隔離+4個電流輸入 |
14,950 |
14,950 |
|
 |

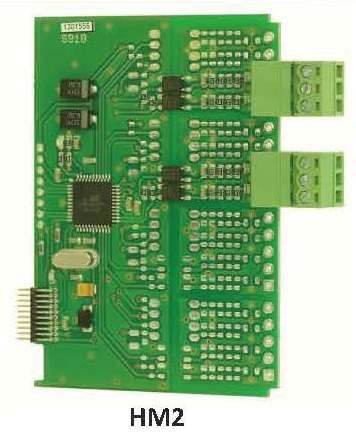

M99-HM2-001 |
模組 |
2×的hourmeters孤立 |
9,450 |
9,450 |
|
 |

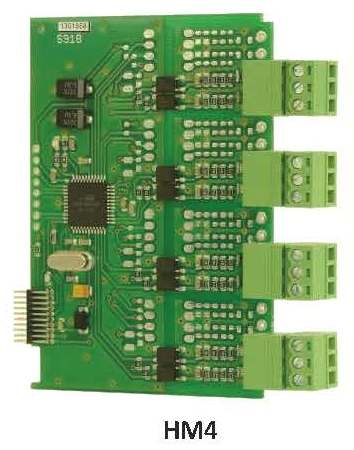

M99-HM4-001 |
模組 |
4×的hourmeters孤立 |
12,450 |
12,450 |
|
 |

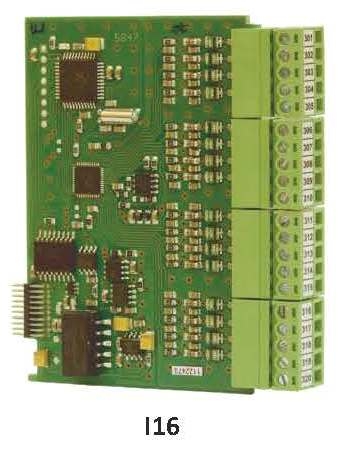

M99-I16-001 |
模組 |
16×電流輸入 |
8,950 |
8,950 |
|
 |

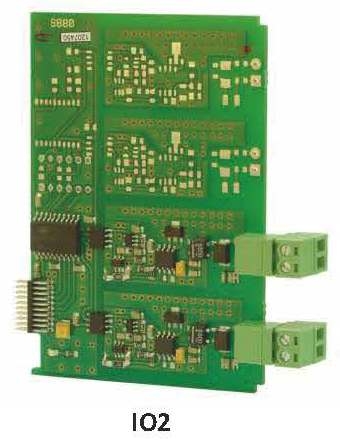

M99-IO2-001 |
模組 |
2×4-20 mA輸出，隔離 |
7,450 |
7,450 |
|
|
M99-IO4-001 |
模組 |
4×4-20 mA輸出，隔離 |
9,950 |
9,950 |
|
 |

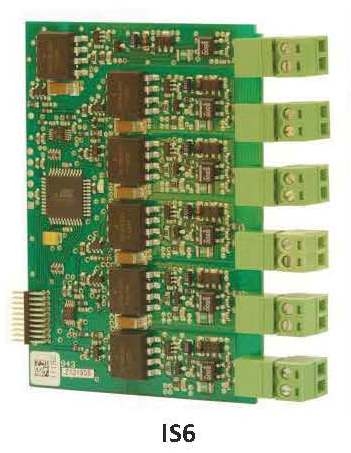

M99-IS6-001 |
模組 |
6×（4-20毫安）輸入，隔離 |
12,450 |
12,450 |
|
 |

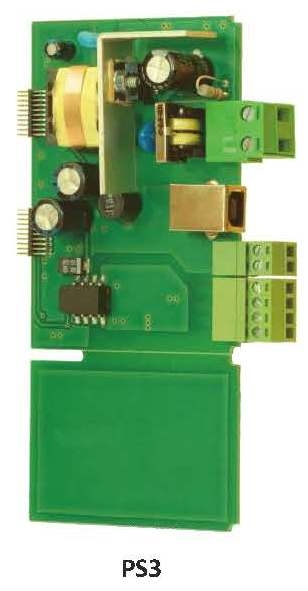

M99-PS3-001 |
模組 |
電源19÷16÷50V DC，35V AC |
4,000 |
4,000 |
|
 |

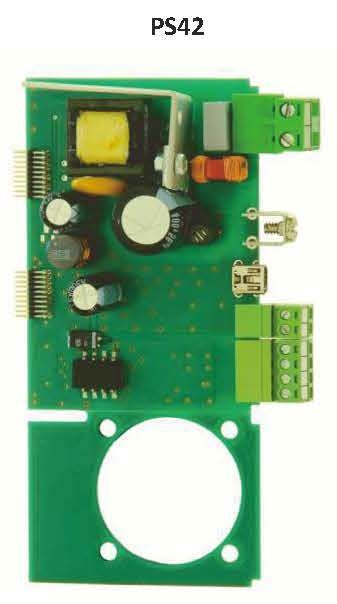

M99-PS4-001 |
模組 |
電源85÷260V AC / DC |
4,000 |
4,000 |
|
 |

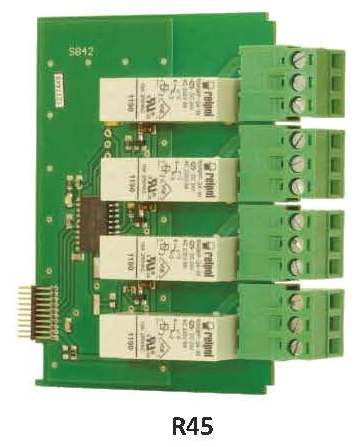

M99-R45-001 |
模組 |
4×SPDT繼電器5A輸出 |
5,950 |
5,950 |
|
 |

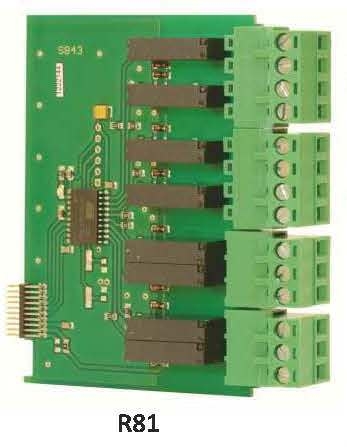

M99-R81-001 |
模組 |
8個SPST繼電器1A輸出 |
7,450 |
7,450 |
|
 |

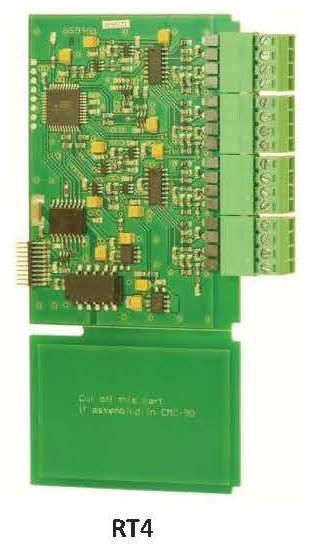

M99-RT4-001 |
模組 |
4 x RTD的輸入 |
5,450 |
5,450 |
|
 |

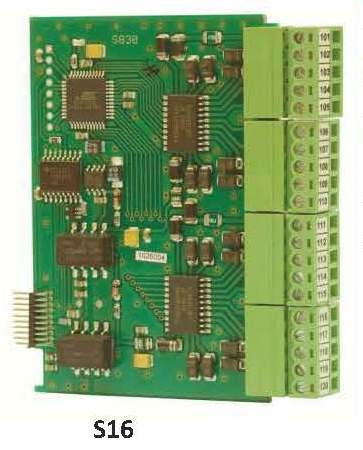

M99-S16-001 |
模組 |
16個SSR驅動器輸出 |
9,450 |
9,450 |
|
 |

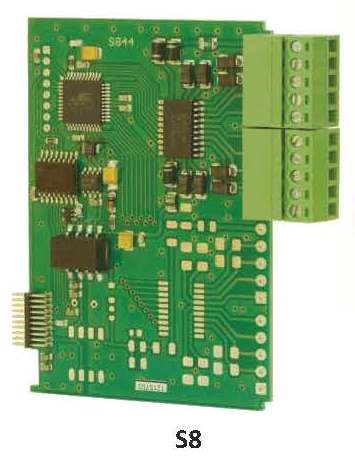

M99-S8-001 |
模組 |
8個SSR驅動輸出 |
6,450 |
6,450 |
|
 |

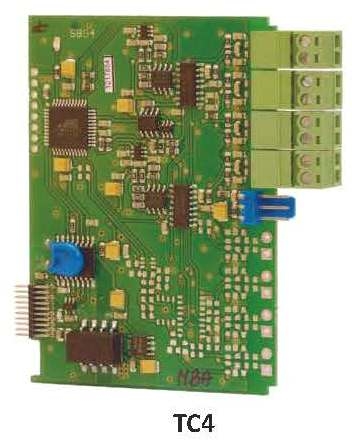

M99-TC4-001 |
模組 |
4×TC輸入 |
5,450 |
5,450 |
|
 |

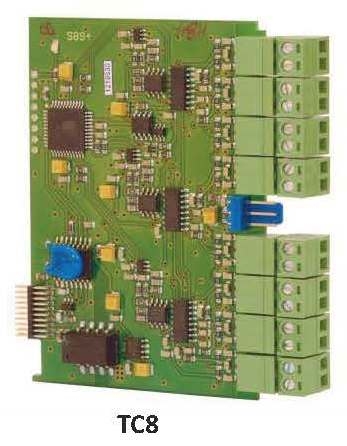

M99-TC8-001 |
模組 |
8×TC輸入 |
8,450 |
8,450 |
|
 |

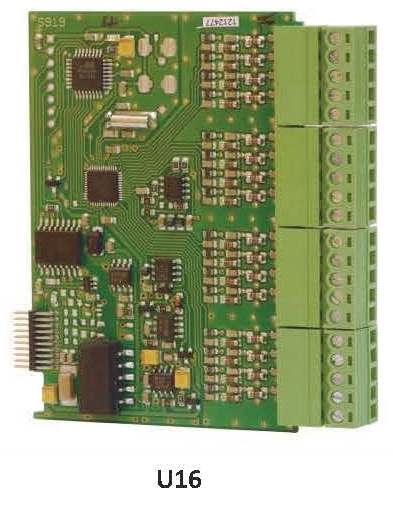

M99-U16-001 |
模組 |
16×電壓輸入 |
8,950 |
8,950 |
|
 |

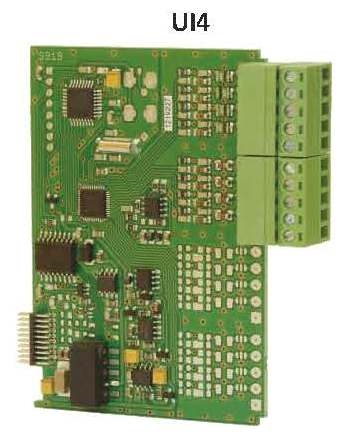

M99-UI4-001 |
模組 |
4個電壓輸入+4個電流輸入 |
5,950 |
5,950 |
|
 |
M99-UI8-001 |
模組 |
8個電壓輸入+8個電流輸入 |
8,500 |
8,500 |
|
 |

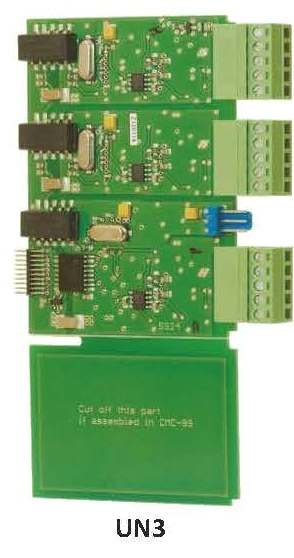

M99-UN3-001 |
模組 |
3個通用輸入U / I/ RTD/ TC/ MV，隔離 |
8,500 |
8,500 |
|
|
M99-USB-001 |
模組 |
USB端口（背面） |
3,450 |
3,450 |
|
 |

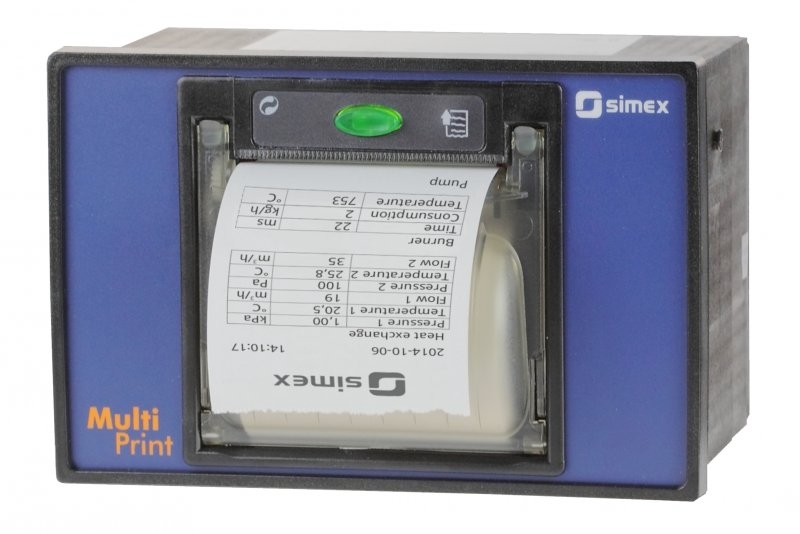

Smart-MLP-149 |
打印機 |
Smart-MLP-149是一種散熱面板打印機，可以使用USB接口與外部設備進行通信。
打印機有可能在熱敏紙和自粘標籤上打印。Smart-MLP-149專用於與MultiCon線路設備的合作。
它使用戶可以直接在安裝錄音機的地方生成當前測量的打印輸出。
電源:20÷30V DC15÷25V AC50〜60赫茲,耗電量:36瓦
通信模組:USB
外殼尺寸:144×96 X98mm
工作溫度:0°〜+ 50°C
列印速度:50毫米/s
紙張類型:熱感式; 寬度：57 +/- 0.5mm
列印分辨率:204 DPI（8點/mm）
|
25,000 |
25,000 |
|
 |

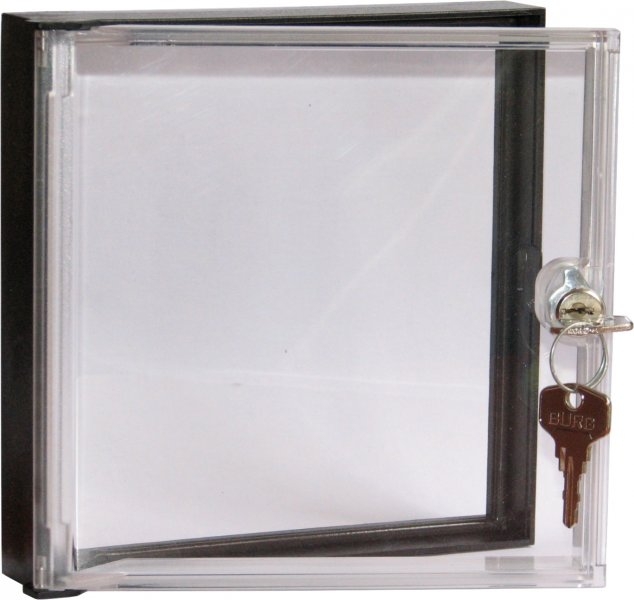

Smart-STD-141 |
專用保護蓋 |
帶模製框的透明門 符合DIN 43700標準，可安全鎖定。
門框通過注射成型製成，確保精確配合，非常堅固且無腐蝕危險的材料的最佳選擇，
完美的密封保護系統IP 54由全面的軟橡膠密封成型。開門時門不會向外擺動。門框和前框可以交換。
防護等級:IP42
外框尺寸:100*98(mm) |
4,500 |
4,500 |
|
|
|
