智慧型重量控制器

重量計與稱重和測力系統中的稱重傳感器配合使用
輸入：張力計稱重傳感器 4 線或 6 線，1 x 數字
輸出：2 x 數字（REL 或 OC），1 x 模擬（主動或被動）
數據表或自重校準
高防護等級 IP 65（正面）
RS-485 / Modbus RTU
信號峰值檢測

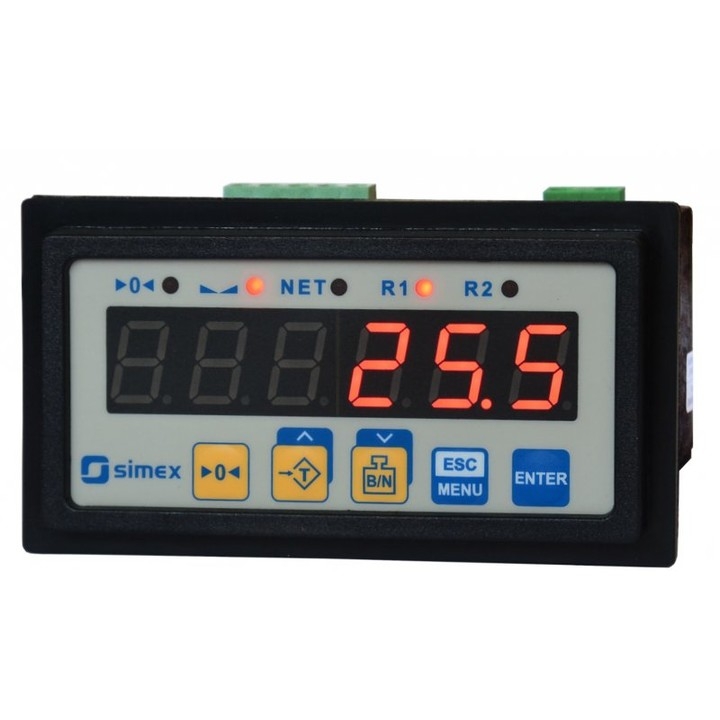

SWI-94 重量計設計用於在不需要法定計量批准的簡單工業應用中使用稱重傳感器（應變計）進行操作。儀表配備操作按鈕，允許設置皮重、空平衡置零以及顯示毛重和淨重值。測量質量的讀數顯示在 6 位 LED 顯示屏上。REL / OC 控制輸出可以調整測量信號的電平，並根據一兩個閾值進行控制。儀表的軟件允許執行兩種校準方法：數據表校准或靜重校準。此外，根據客戶的選擇，儀表可以額外配備模擬輸出：有源電流輸出、無源隔離電流輸出或有源電壓輸出。

輸入數量:1
輸入類型:1 個數字輸入 24V DC
探頭參數:張力計稱重傳感器 4 線或 6 線；可編程靈敏度可選擇高達 2 mV/V 或 4 mV/V；稱重傳感器電源：4,6 V ± 10%，Imax ~ 60 mA，最小值。合成阻抗為 80Ω
輸出類型
取決於配置：
繼電器 I=1A, U=30V DC/250V AC (cosø=1)
集電極開路：I=30 mA，U=30V DC，P=100 mW
0/1...5V, 0/2...10V：有源電壓，工作範圍最大 0...11V，負載電阻最小。2000 Ω，分辨率 13 位
0/4...20 mA：有功電流，工作範圍最大 0...24 mA，負載電阻最大 700 Ω，分辨率 13 位
4...20 mA：無源電流，隔離，工作範圍最大 2,8...24 mA，負載電阻 600 Ω@24VDC，分辨率 13 位
電源:
16...35V 交流，19...50V 直流
85..260V 交流/直流
展示:LED，6 x 13 毫米，紅色
通訊接口:RS-485 / Modbus RTU
傳輸參數:1200...115200 位/秒，8N1 / 8N2
工作溫度:0...+50°C/-20…+50°C
防護等級:IP 20（外殼和連接夾）IP 65（帶集成框架）
案例材料:NORYL-GFN2S E1
安裝:控制板
外殼尺寸:96 x 48 x 100 毫米

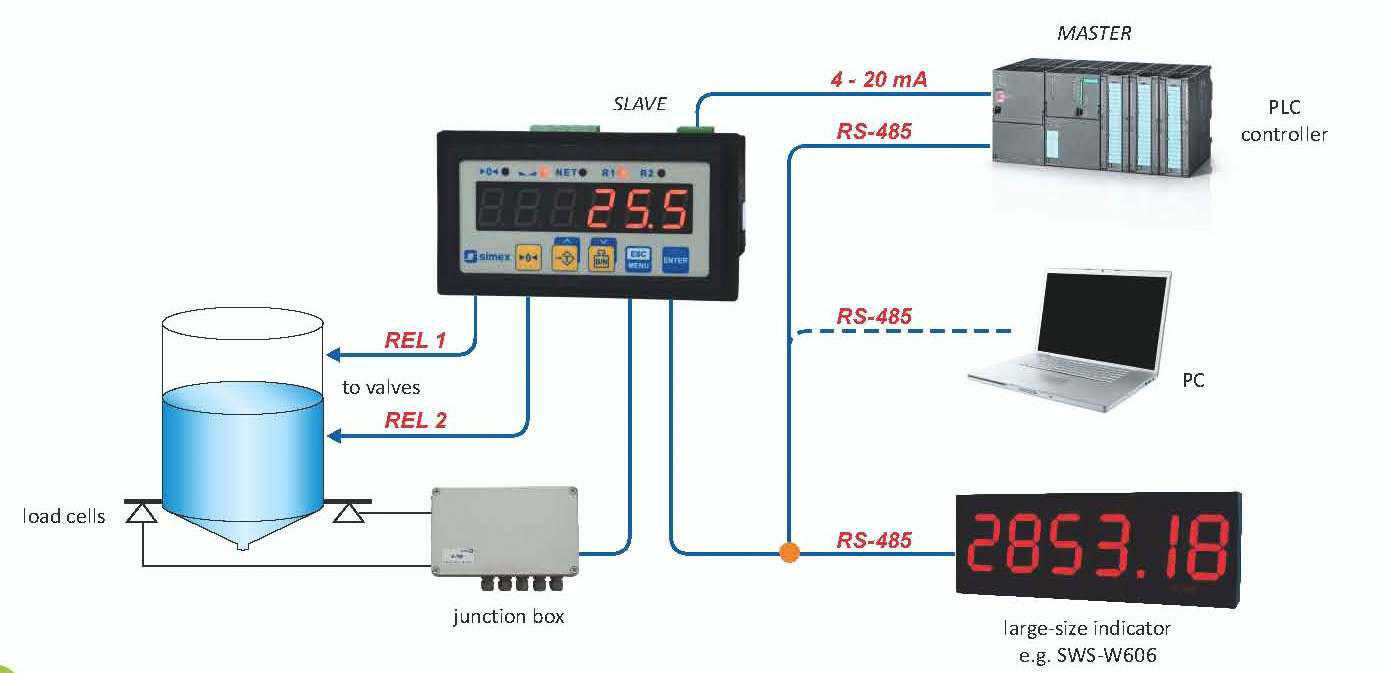

稱重感測器接線盒
接線盒可快速輕鬆地連接多感測器中的 2 至 6 個稱重感測器
系統，例如罐秤。 接線盒的大外殼可讓您放置多餘的電纜
箱內稱重感測器的數量（不建議縮短電纜長度）
