HFS-5
傳感器類型 溫差熱電堆
封裝材料 Kapton（聚酰亞胺）
標稱靈敏度 14.0 mV/(W/cm2)
傳感器厚度 (t) 約 360微米
比熱阻大約 0.9 K/(千瓦/平方米)
絕對 HFS 熱阻 1.0 千瓦/瓦
熱通量範圍 +/- 150 kW/m2
溫度範圍** -50 °C 至 120 °C
響應時間* 0.6 秒
傳感器表面熱電偶 Type-T

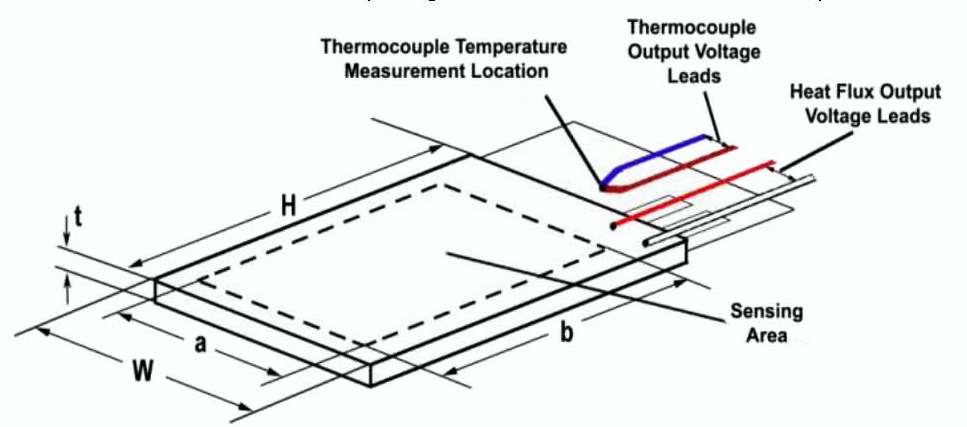

感應區域尺寸 (cm) a = 2.5 cm b = 2.5 cm
傳感器總尺寸 (cm) W = 2.7 cm H = 3.4 cm
感應面積 (cm2) 6.3 平方厘米
總傳感器面積 (cm2) 9.2 平方厘米
HFS-6
傳感器類型 溫差熱電堆
封裝材料 Kapton（聚酰亞胺）、銅、耐高溫
黑色搪瓷塗層
標稱靈敏度 70 – 90 mV/(W/cm2)
傳感器厚度 (t) 約 600微米
比熱阻大約 0.9 K/(千瓦/平方米)
熱通量範圍 +/- 150 kW/m2
溫度範圍** -50 °C 至 120 °C
響應時間* 0.9 秒

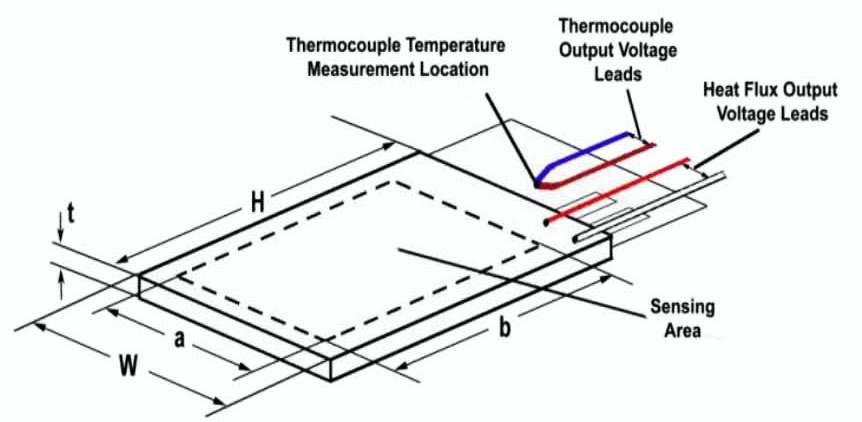

感應區域尺寸 (cm) a = 8.6 cm b = 8.6 cm
傳感器總尺寸 (cm) W = 9.1 cm H = 10.0 cm
傳感器表面熱電偶 Type-T
感應面積 (cm2) 74 cm2
UHFS-09
傳感器類型 溫差熱電堆
封裝材料 Kapton（聚酰亞胺），環氧樹脂
熱通量範圍 +/- 10 kW/m2
溫度範圍* -20 °C 至 150 °C
傳感器表面熱電偶 Type-T
標稱靈敏度 1500 mV/(W/cm2)
感應區域尺寸 a = 6.8 cm b = 7.6 cm
傳感器總尺寸 W = 9.2 cm H = 8.7 cm
感應面積 52 cm2
總傳感器面積 80 cm2
傳感器厚度 1.5 mm
導熱係數 0.2 W/(m-K)
絕對熱阻 1.25 K/W
|
