變面積流量計系列用於測量封閉管道中液體、氣體和蒸汽的暫態和累積流量。適用於現場或電子遙控器流量值計量。測量原理是基於流體力學效應,這使得浮子在垂直管道中從下到上移動。由於浮子的位移與流速有關,因此可以通過非接觸式的磁力驅動系統從指示器中讀取流量。此外,流量計輸出電信號(4-20)mA/hart通信協定,具有高/低限值報警開關/集成流量,PCB寬配置。
工作原理
變面積流量計由流量感測器和流量指示器組成。浮子垂直放置在錐形測量管內,由於流體動力學效應,可以沿著錐形管自由上下移動。在浮子內部設置高性能永磁體,通過這種方式,永磁體周圍的磁場將隨著浮子的上下移動而變化。當流體保持穩定的流量值並且浮子處於動態平衡狀態時,永磁體周圍的磁場也保持恆定。磁性信號將通過機械連接到錐形管的流量指示器以非接觸式形式傳輸。換言之,該指示器能夠通過磁力驅動系統檢測和處理液體的流量值,最後可以從現場的秤上讀取相應的流量值。它還可以指示輸出為標準電信號(4-20)mA / hart通信協定。

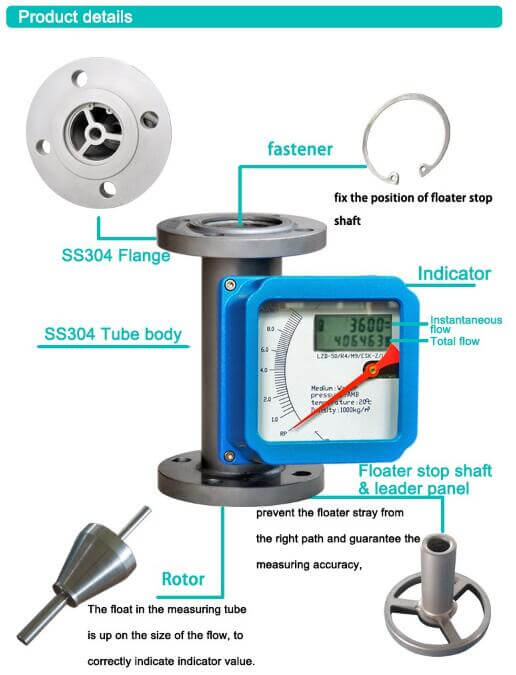

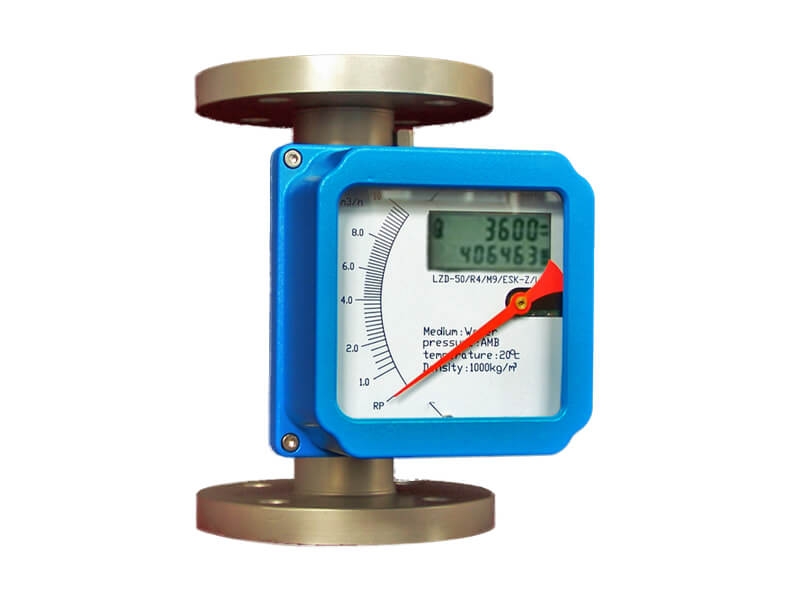

配有指示器的Smart-QLZ
用於流程工業的全新標准解決方案,Smart-QLZ流量計在可變面積式流量計技術中設置了新標准。他們結合試驗和測試,流量測量最新的通信功能如FF總線。
設備的功能采用模塊化可擴展。這種創新結構允許自由選擇本質安全或隔爆型設計。
堅固的全金屬設計,多種可選材質,確保耐高壓和耐高溫,並能承受極端的應用條件和環境條件。當成本和可靠性是主要因素時,新型Smart-QLZ是用於流程工業的全新標准解決方案 。
選擇流量計前,應了解的現場條件》https://www.umarket.com.tw/ugC_Faq.asp?hidCatID=8&hidFaqID=159#mark_159
|
